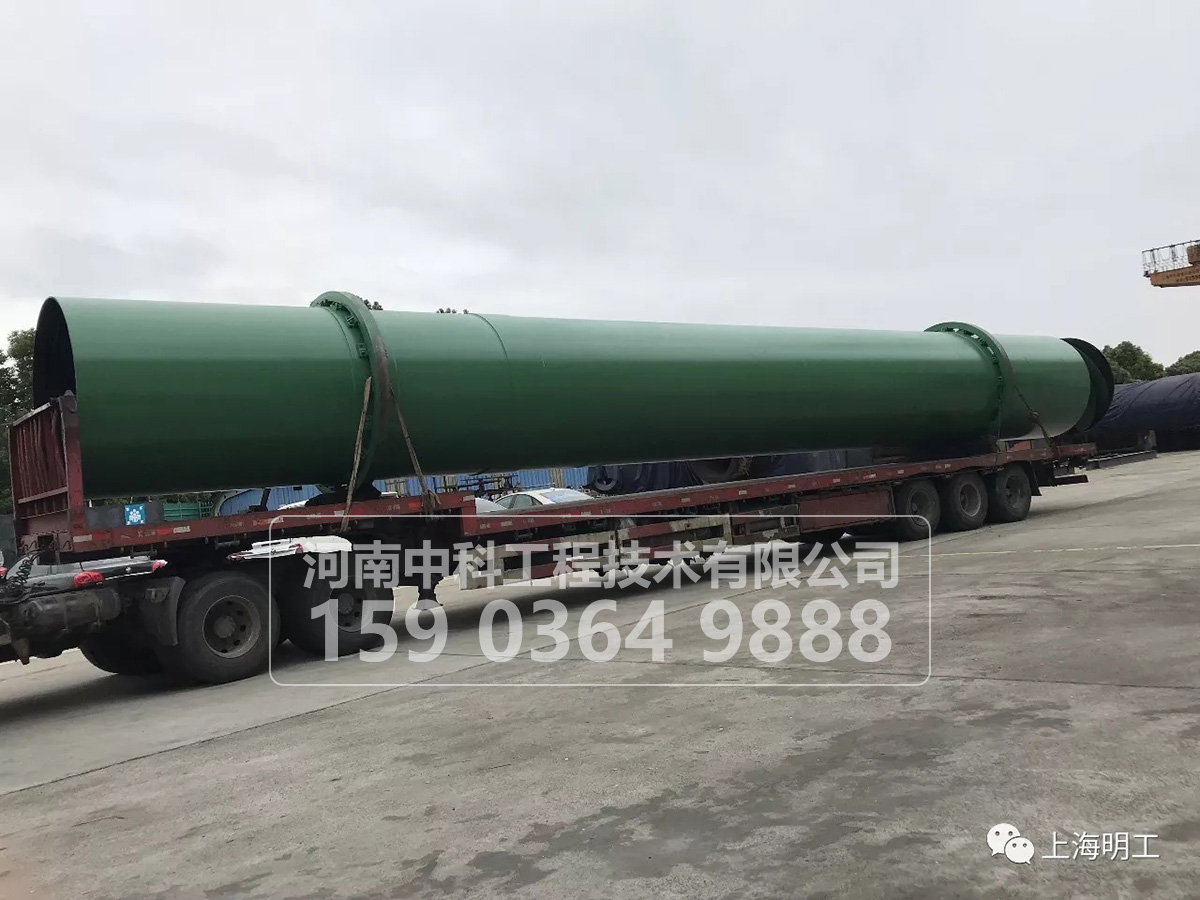

粉煤灰烘干机
粉煤灰烘干机 159 0364 9888

       粉煤灰烘干机是针对粉煤灰初水分比其它物料高、比重比其它物料小、烘干过程中流动性变化大的特点是设计的。具有结构紧凑,占地面积少,是相同产量单筒烘干占地面积的地二分之一,工作可靠,能耗低,热效率高,物料烘干效果好,容易实现自动化控制,操作人员少。

工作原理

       湿粉煤灰由供料装置进入三层滚筒的内层,实现顺流烘干, 粉煤灰在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到**干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此达到干燥效果,完成干燥过程

技术优势

  1、技术含量高,筒体自我保温,热效率高达75%(单筒烘干机热效率仅为35%),比单筒烘干节煤68%,产量提高**。

  2、比单筒烘干机整机长度缩短50%,有利于工艺布置。减少厂房的建筑面积,节约工程投资40%左右。占地面积40m2左右。

  3、采用耐热耐磨合金钢板,比普通钢板耐磨4倍。使用寿命长,维护方便。

  4、热效率高,外筒体温度低于60℃(单筒烘干机外筒体温度高达150℃),出口温度低,出料温度低于80℃。

  5、出口温度低,有利于除尘设备使用时间长,可直接配套气箱脉冲袋式除尘器。

  6、土建投资降低50%左右,电耗降低60%。

  7、无需大小齿轮转动,采用托轮转动。

  8、热风炉可配套沸腾炉、喷煤炉、手烧炉、也使用于燃油、燃气炉,能烘20 mm以下的块料、粒料、粉状物料。

粉煤灰烘干机技术参数

型 号规格
Φ2.0×6m
规格
Φ2.5×6.5m
规格
Φ3.0×7m
规格
Φ3.2×7m
外筒内径 m2.02.53.03.2
外筒长度 m66.577
筒体容积 m318.8431.8950.2656.30
筒体转速 rpm4-6.54-6.54-6.54-6.5
矿渣初水份 %20
矿渣终水份 %1-3
粉煤灰初水份 %20
粉煤灰终水份 %1-3
是高进气温度 ℃700-750℃700-750℃700-750℃700-750℃
生产能力 t/h粉煤灰10-15粉煤灰15-20粉煤灰25-35粉煤灰35-45
矿渣22-25矿渣30-35矿渣40-50矿渣55-65
耗煤量KG/H 17-24KG/H 17-20KG/H 17-20KG/H 17-20
电动机型号Y2-160m-4EY2-132m-4EY2-132m-4EY2-160m-4
电动机功率 KW5.5×27.5×27.5×411×4
减速机型号XWD-5.5KW-8XWD-5.5KW-5XWD-7.5KW-8XWD-7.5KW-8
减速机速比 129292929
